什么是承插焊法兰?

2021-03-15 关注次数:

承插焊法兰是包含承插管的管道连接器,并且该管被焊接到承插管。与类似的滑入式法兰相比,将承插口包括在承插焊法兰中可提供更牢固的连接。承插焊法兰设计用于小型高压管道。这种类型的法兰在化工厂中非常流行,并且要求所有法兰连接均具有顺畅的流路连接。法兰连接的优点是,可以轻松地从法兰上拆下管道,并轻松地重新组装。

滑入式法兰时,必须对管道进行倒角,以便可以在法兰的内部和外部进行焊接。内部焊缝需要打磨以形成平滑的流动连接。承插焊法兰使液体顺利通过连接而不会压碎。承窝设计为具有一个内唇,该内唇的宽度与将要插入法兰的管道的宽度一样大。以此方式,当组装单元时,管可以与法兰中的承窝的唇部精确地对准,从而在法兰中形成平滑的过渡。

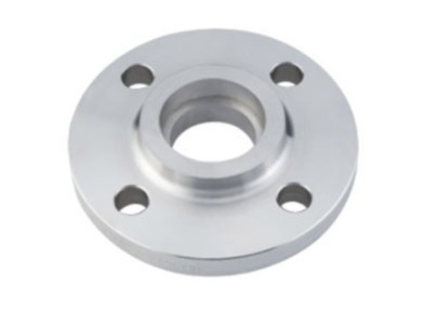

承插焊法兰

承插焊法兰另一个功能是插座内的肩部。该肩部可使管道滑动到法兰上,直到接触到肩部为止,以确保将管道正确放置在法兰上。在管道接触到肩部之后,焊工可以通过围绕承窝的对接焊接将法兰固定到管道上。该管的高度与承窝中的肩部高度相同,并且可以提供与滑动法兰的内部焊缝相同的强度,但不会产生与内部焊缝相关的磨削。

通过消除内部焊接的需要,承插焊法兰可以节省组装时间,同时保持相同的牢固连接。通过将插座的内孔与管道的内径匹配,较厚的插座可提供最佳的流量,并在不匹配的情况下实现平稳过渡。承插焊法兰可由低碳钢和不锈钢制成,可用于食品级和非食品级管道。法兰也适用于高压和低压应用。
