JIS日标法兰标准尺寸表

2021-03-08 关注次数:

日标法兰主要起到管道之间相互连接的作用,因为具有密封性好,安装方便的优点,所以在化工石油等领域比较常见。按照连接方式分类板,板式平焊法兰、带颈平焊法兰、带颈对焊法兰、承插焊法兰、螺纹法兰、法兰盖、带颈对焊环松套法兰等。

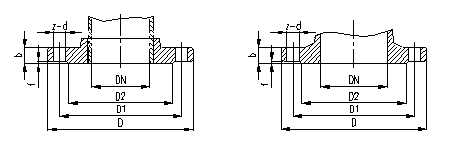

JIS法兰(JIS B 2238、JIS B 2239)


JIS 5K 单位:mm

口径

DN

适 用 的

钢管外径

法兰外径D

法兰各部分尺寸

螺栓孔

螺栓的

螺纹

尺寸

b

f

直径D2

中心圆直径D1

数量z

直径d

灰铸铁以外

灰铸铁

10

17.3

75

9

12

1

39

55

4

12

M10

15

21.7

80

9

12

1

44

60

4

12

M10

20

27.2

85

10

14

1

49

65

4

12

M10

25

34.0

95

10

14

1

59

75

4

12

M10

32

42.7

115

12

16

2

70

90

4

15

M12

40

48.6

120

12

16

2

75

95

4

15

M12

50

60.5

130

14

16

2

85

105

4

15

M12

65

76.3

155

14

18

2

110

130

4

15

M12

80

89.1

180

14

18

2

121

145

4

19

M16

100

114.3

200

16

20

2

141

165

8

19

M16

125

139.8

235

16

20

2

176

200

8

19

M16

150

165.2

265

18

22

2

206

230

8

19

M16

200

216.3

320

20

24

2

252

280

8

23

M20

250

267.4

385

22

26

2

317

345

12

23

M20

300

318.5

430

22

28

3

360

390

12

23

M20

350

355.6

480

24

30

3

403

435

12

25

M22

400

406.4

540

24

30

3

463

495

16

25

M22

450

457.2

605

24

30

3

523

555

16

25

M22

500

508.0

655

24

32

3

573

605

20

25

M22

600

609.6

770

26

32

3

680

715

20

27

M24

JIS 10K 单位:mm

口径

DN

适 用 的

钢管外径

法兰外径D

法兰各部分尺寸

螺栓孔

螺栓的螺纹尺寸

薄型法兰

b

f

直径D2

中心圆

直径D1

数量

z

直径

d

灰铸铁

螺栓的孔径

螺栓的尺寸

灰铸铁以外

灰铸铁

10

17.3

90

12

14

1

46

65

4

15

M12

12

12

M10

15

21.7

95

12

16

1

51

70

4

15

M12

12

12

M10

20

27.2

100

14

18

1

56

75

4

15

M12

14

12

M10

25

34.0

125

14

18

1

67

90

4

19

M16

16

15

M12

32

42.7

135

16

20

2

76

100

4

19

M16

18

15

M12

40

48.6

140

16

20

2

81

105

4

19

M16

18

15

M12

50

60.5

155

16

20

2

96

120

4

19

M16

18

15

M12

65

76.3

175

18

22

2

116

140

4

19

M16

18

15

M12

80

89.1

185

18

22

2

126

150

8

19

M16

18

15

M12

100

114.3

210

18

24

2

151

175

8

19

M16

20

15

M12

125

139.8

250

20

24

2

182

210

8

23

M20

22

19

M16

150

165.2

280

22

26

2

212

240

8

23

M20

22

19

M16

200

216.3

330

22

26

2

262

290

12

23

M20

24

19

M16

250

267.4

400

24

30

2

324

355

12

25

M22

26

23

M20

300

318.5

445

24

32

3

368

400

16

25

M22

28

23

M20

350

355.6

490

26

34

3

413

445

16

25

M22

28

23

M20

400

406.4

560

28

36

3

475

510

16

27

M24

30

25

M22

450

457.2

620

30

38

3

530

565

20

27

M24

500

508.0

675

30

40

3

585

620

20

27

M24

600

609.6

795

32

44

3

690

730

24

33

M30
