大口径法兰制造特点及装配原则要求

2021-07-05 关注次数:

大口径法兰制造特点及装配原则要求

大口径法兰按尺寸可分为小型法兰、中型法兰、大型法兰。根据连接方式的不同,可分为板式平焊大口径法兰法兰、带劲平焊法兰、对焊法兰、承插焊法兰、螺纹连接大口径法兰法兰等。适用于大口径法兰。法兰的制造工艺和用途。

大口径法兰是机械行业应用广泛、应用广泛的一类法兰,得到了用户的高度评价和支持。大口径法兰用途广泛,其使用范围由其特性决定,主要用于低压未精制压缩空气、低压等相对温和的介质条件。循环水。优点是价格相对较低。盘管法兰适用于连接公称压力不超过2.5MPa的钢管。线圈法兰密封面有光面、凹面、凸面、榫槽面三种。光滑盘管法兰应用还有两种其他类型的轧制法兰也很常用。线圈法兰的种类和型号很多。对焊钢法兰用于法兰与管道之间的对接焊缝。

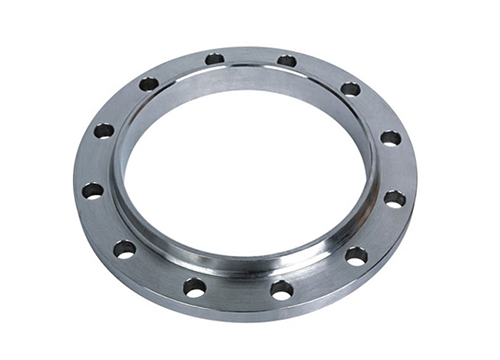

不锈钢大口径法兰

大口径法兰具有较高的工作特性和性能,结构合理,强度和刚度高。能承受高温高压、反复弯曲和温度波动,密封性能可靠。公称压力为0.25~2.5MPa的轧制法兰采用凹凸密封面。轧制法兰的主要使用环境适宜,必须根据具体情况确定,以保证大口径法兰的具体使用价值和性能,并能承受高温高压。

大型卷制将大口径法兰从中间板切割成板条,滚压成圆形,并加工水管和螺栓孔。这通常是最大长度为7米的大法兰。这种类型的法兰具有优良的质量保证。材质为中板,密度好。材质有碳钢、不锈钢、合金钢等。

大口径法兰装配的原则和要求

1、装配一对法兰时,安装法兰上的螺栓孔必须与固定法兰上相应的螺栓孔对齐。固定法兰平行,偏差为法兰外径的1.5‰以下和2mm以下。

2、用90°角尺,从左右检查并修正法兰位置,测试合格后,点焊第3、4点。这样就完成了法兰的点焊和固定。

3、在为设备或阀门选择相应的法兰时,请确保原设备或阀门的法兰与管道的法兰连接尺寸相匹配。

4、装配平焊法兰时,需将管端插入法兰内径厚度的2/3处,然后将法兰点焊在管上。对于水平管,从上方点焊,用90°角尺从不同方向检查和校正法兰位置,使密封面垂直于管道中心线,点焊底部点。

5、在装配法兰之前,清洁法兰表面,特别是密封面。
