钢制管非标法兰的基本特征

2022-10-24 关注次数：

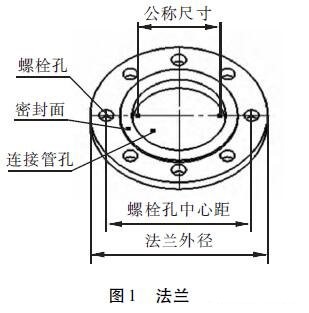

钢制管非标法兰又称法兰盘，是一金属盘状物，使用中与金属管道焊接或螺纹连接为一体。法兰的基本特征如图1所示，由螺栓孔、密封面、连接管孔、螺栓孔中心距、法兰外径、公称尺寸、公称压力等主要参数组成。

不同的法兰上述参数都会有不同，选配时应注意配对使用。比如法兰螺栓孔的数量和螺栓孔的直径都应该相同，否则，不能实现配对组装，不能完成法兰的连接及密封功能。

在法兰中，公称尺寸DN和公称压力PN是两个不可见的基本参数。公称尺寸DN既不是指法兰连接孔的直径，也不是指与法兰相连接的钢管外径尺寸，它是法兰的名义尺寸，表示法兰的尺寸大小，在数值上和与之相连接的钢管的公称尺寸相同。法兰的公称压力PN限定了法兰使用的压力范围。标准法兰会在法兰外圆柱表面以钢印的形式把法兰的公称尺寸DN和公称压力PN以及其它参数的具体数值打印出来，方便用户选用。

标准中压力的单位为“bar”。(1bar=0.98kgf/cm2，1bar=0.1MPa)。尺寸的单位为“mm”。
