平焊法兰重量计算方法与公式
2022-04-28 关注次数:平焊法兰重量计算方法与公式

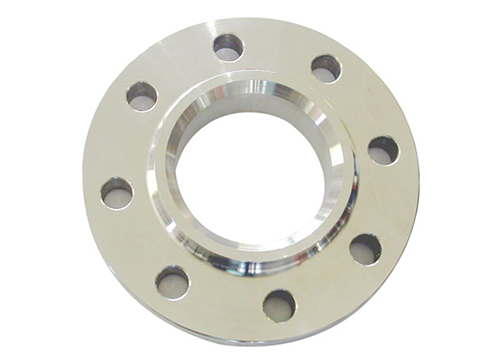

1、平焊法兰全平面(FF):
备注:重量=体积*密度
304材质密度:7.93g/cm^3。
316材质密度:7.98g/cm^3。
碳钢材质密度:7.85g/cm^3。
以304材质(密度7.93g/cm^3)为例:
平焊法兰体积=外环体积-内环体积-螺栓孔数*螺栓体积
=[π*(外径/2)*(外径/2)-π*(内径/2)*(内径/2)-π*螺栓孔数*(螺栓孔径/2)*(螺栓孔径/2)]*厚度
=π/4*(外径*外径-内径*内径-螺栓孔数*螺栓孔径*螺栓孔径)*厚度
(外径,内径,螺栓孔径,厚度单位:mm)密度=7.93 (单位:g/cm^3)=7.93/1000 (单位:g/cm^3)=7.93/1000000 (单位:Kg/cm^3)
平焊法兰重量=(外径*外径-内径*内径-螺栓孔数*螺栓孔径*螺栓孔径)*厚度
*π/4*7.93/1000000(Kg/cm^3)
(外径,内径,螺栓孔径,厚度单位:mm)
=(外径*外径-内径*内径-螺栓孔数*螺栓孔径*螺栓孔径)*厚度*6.228/1000000(重量单位:Kg)(外径,内径,螺栓孔径,厚度单位:mm)
2、全平面(FF)平焊法兰盖:=(外径*外径-螺栓孔数*螺栓孔径*螺栓孔径)*厚度*6.228/1000000(重量单位:Kg)(外径,螺栓孔径,厚度单位:mm)
