美标法兰上的字母缩写代表着什么你知道吗

2020-07-25 关注次数:

美标法兰连接是管道施工的一种重要连接方法,美标法兰连接是将管道连接到管道以及管道末端的部分。美式标准法兰上有孔,螺栓牢固地连接了两个法兰。法兰用垫圈密封。英文缩写通常出现在试管中,因此以下解释其含义。

1、缩写主要表示法兰颈与筒体或者接管的焊接结构形式。具体意思如下:

(1)WN:带颈对焊法兰;

(2)SO:带颈平焊法兰;

(3)BL:法兰盖,也叫“盲板”;

(4)TH:螺纹颈法兰;;

(5)LJ:松套法兰,此类现在在2009年新标准中业已不存在了,被修改为“LF/SE 对焊环松套法兰”;

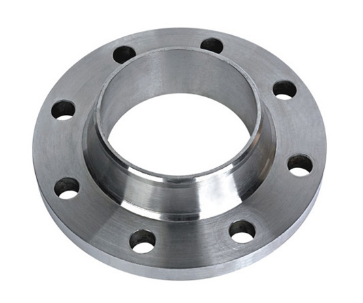

美标法兰

(6)SW:承插焊法兰。

2、英文缩写及翻译:

WN=welding neck 焊颈;SO=slip on 滑套;BL=blind 盲的;TH=thread 螺纹;LJ=lap joint 松套连接;SW=socket welding 承插焊接。

3、class 150的意思:

(1)class 150 是美国ASME标准体系中的压力等级,我国化工部标准援引欧洲、美国标准体系,故引入了这种压力等级体系。

(2)class150=PN2.0=公称压力为2.0MPa;

(3)class300=PN5.0=公称压力为5.0MPa;

(4)Bar是压力单位,1Bar约等于0.1MPa。

美标法兰的材质分类:

1、碳钢(Carbon Steel):

ASTM A105,20#、Q235、16Mn、 Q345b、ASTM A350 LF1,LF2 CL1/CL2,LF3 CL1/CL2、ASTM A694 F42,F46,F48,F50,F52,F56,F60,F65,F70。

2、不锈钢(Stainess Steel):

ASTM A182 F304、304L、 F316、316L、1Cr18Ni9Ti、0Cr18Ni9Ti、321、18-8。

3、合金钢(Alloy Steel):

ASTM A182 F1、 F5a、 F9、 F11、 F12、 F22、 F91、A182F12、A182F11、16MnR、Cr5Mo、12Cr1MoV、15CrMo、12Cr2Mo1、A335P22、St45.8/Ⅲ。
